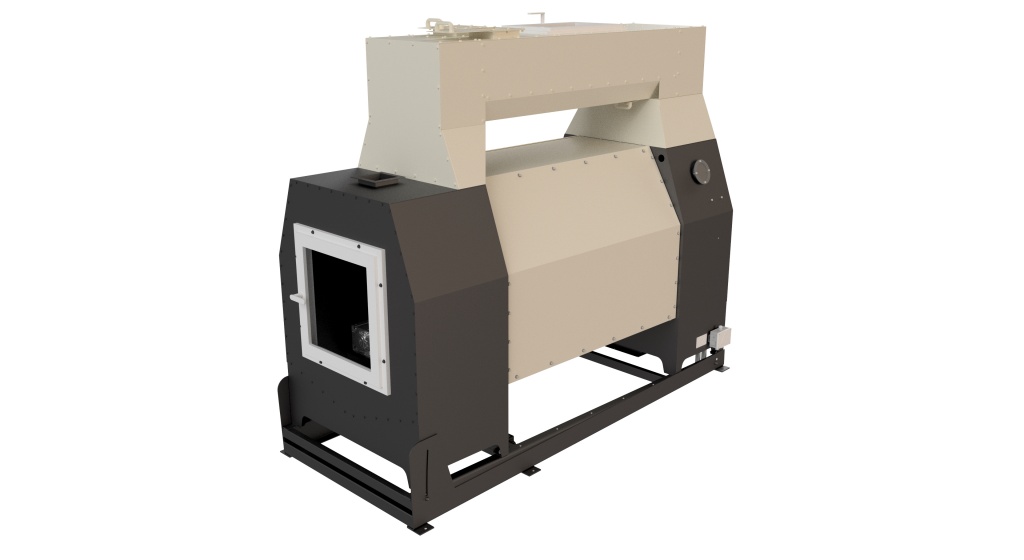

Машина дражирования семян МДС 250
Описание
Машина вместе с сушилкой дражированных семян обеспечивает нанесение и удержание полимерных пленкообразующих защитных и ростоактивирующих растворов на поверхности семян.
Машина должна использоваться в составе технологических линий, включающих: баки - смесители рабочих растворов, насосные станции, гидропневмосистему, форсунки, сушилку дражированных семян (при дражировании), систему аспирации и улавливания ядохимикатов.
Технические характеристики
| Наименование | Единицы измерения | Значение |
|---|---|---|
| Марка | - | МДС-0.25 |
| Тип | - | стационарный |
| Привод | - | электрический |
| Номинальная производительность за 1 час основного времени на клевере (при дражировании) влажностью 13%, не менее: | кг/ч | 250* |
| в режиме протравителя (по пшенице) | т/ч | 15-20 |
| Габаритные размеры, не более: | ||
| - длина | мм | 4500 |
| - ширина | мм | 1500 |
| - высота | мм | 3400 |
| Установленная мощность (без учета системы аспирации), не более | ||
| кВт | 5.5 | |
| Конструкционная масса, не более | кг | 2500 |
| Удельный расход электроэнергии, не более | кВт.ч/т | 22 |
| Расход воздуха на аспирацию, не более | м3/ч | 1000 |
| Частота вращения барабана для дражирования (плавное регулирование с помощью частотного преобразователя) | ||
| мин-1 | 8…40 | |
| Подача рабочего раствора на поверхность семян | л/т | 10…200 |
| Полнота дражирования семян, не менее | % | 98 |
| Увеличение влажности семян, не более | % | 2 |
| Подсор семян и протекание рабочего раствора | ||
| через неплотности на поверхность барабана | - | не допускается |
| Травмирование семенного материала | ||
| рабочими органами, не более | % | 0.5 |
| Температура воздуха при дражировании | ||
| семян, не ниже | оС | 5 |
| Срок службы, не менее | лет | 10 |
*Номинальная производительность машины при показателях исходного семенного материала, отличающихся от указанных, и на других культурах определяется с учетом переводных коэффициентов
Условия эксплуатации:
- влажность семян – до 14%;
- натура семян – не менее 740 г/л;
- содержание сорной примеси – до 2 %;
- температура окружающего воздуха от плюс 10 до плюс 40о С;
- относительная влажность воздуха от 45 % до 85 %;
- атмосферное давление от 720 до 780 мм рт. ст.
1 - поступление необработанных семян;
2 - протравливание семян внутри барабана;
3 - выход протравленных семян.
Принцип дражирования семян заключается в следующем: поток необработанных семян поступает через загрузочное и дозирующее устройство в загрузочную раму и по течке поступает в барабан. В барабане происходит равномерное нанесение на поверхность семян рабочих растворов с помощью форсунок. Равномерность нанесения рабочих растворов на поверхность семян регулируется за счет изменения частоты вращения барабана и угла его наклона. После нанесения полимерных растворов на семена и их перемешивания, дражированные семена через выгрузную раму поступают в транспортирующее устройство и далее в сушилку дражированных семян.
